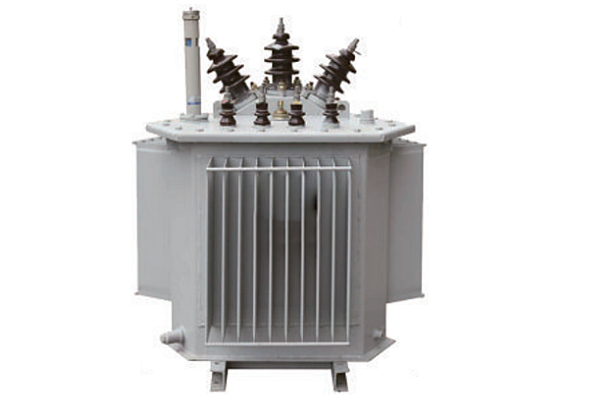

S13型立体卷铁芯变压器

产品描述

1. 产品介绍：

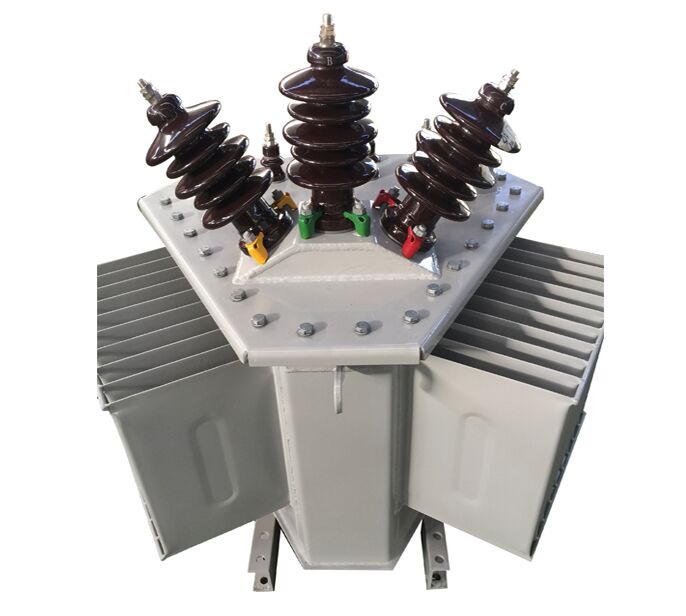

S13系列立体卷铁心变压器器身整体成立体三角形状，四周及中央均设置拉螺杆，与上下铁轭绝缘及层压木块构成一体，高低压线圈为正圆形且同心绕制，能有效抵御突发短路时的轴向，辐向机械应力，抗短路能力强。
铁芯采用冷轧硅钢片，稳定性好，噪音低，空载损耗低，线圈采用优质电磁线为材料进行生产，负载损耗低。
立体卷铁心变压器现执行标准：《三相油浸式立体卷铁心配电变压器技术参数和要求》以及《三相配电变压器能效限定值及能效等级》。

2. 产品特点：

损耗低:按现行国际GB/T6451-1999《三相油浸电力变压器技术参数和要求》容量30-1600kVA，S13-M.RL系列空载损耗平均下降50%，负载损耗平均下降30%；
空载电流低:由于卷铁心材质优良以及绕制加工特点，使空载电流显著降低。按JB/T10088-1999噪声标准，S13-M.RL系列噪声均降低约7-9dB。
抗短路能力强:变压器器身整体成立体三棱柱形状，四周及中央均设置拉螺杆，与上下铁轭绝缘及层压木块构成一体，能有效抵御突发短路时的轴向，辐向机械应力。

3. 技术性能参数：

型号	额定容量(kVA)	空载损耗(W)	负载损耗	空载电流	阻抗电压
S13-M.RL-30/10	30	80	600/630	0.34	4
S13-M.RL-50/10	50	100	870/910	0.28	4
S13-M.RL-63/10	63	110	1040/1090	0.26	4
S13-M.RL-80/10	80	130	1250/1310	0.25	4
S13--M.RL-100/10	100	150	1500/1580	0.24	4
S13--M.RL-125/10	125	170	1800/1890	0.23	4
S13--M.RL-160/10	160	200	2200/2310	0.21	4
S13--M.RL-200/10	200	240	2600/2730	0.2	4
S13--M.RL-250/10	250	290	3050/3200	0.19	4
S13--M.RL-315/10	315	340	3650/3830	0.18	4
S13--M.RL-400/10	400	410	4300/4520	0.17	4
S13--M.RL-500/10	500	480	5150/5410	0.15	4
S13--M.RL-630/10	630	570	6200	0.14	4.5
S13--M.RL-00/10	800	700	7500	0.13	4.5
S13--M.RL-1000/10	1000	830	10300	0.12	4.5
S13--M.RL-1250/10	1250	970	12000	0.11	4.5
S13--M.RL-1600/10	1600	1200	14500	0.1	4.5
